VIGOR VSR-Σειρά 1ETG-BV: Πίνακας ελέγχου αερίου ακριβείας για απαιτητικές εφαρμογές

VIGOR VSR-Σειρά 1ETG-BV: Πίνακας ελέγχου αερίου ακριβείας για απαιτητικές εφαρμογές

Ο πίνακας ελέγχου αερίου ακριβείας της σειράς VIGOR VSR-1ETG-BV Series είναι μια μονάδα τερματικού αερίου υψηλής απόδοσης που έχει σχεδιαστεί για να παρέχει εξαιρετική αξιοπιστία, λειτουργική ασφάλεια και ευελιξία διαμόρφωσης σε απαιτητικά περιβάλλοντα χειρισμού αερίου.

Σχεδιασμένη για σύγχρονα εργαστήρια, εγκαταστάσεις δοκιμών και συστήματα βαθμονόμησης, αυτή η σειρά συνδυάζει στιβαρό μηχανικό σχεδιασμό με αρθρωτή λειτουργικότητα για να εξασφαλίσει ακριβή και σταθερή παροχή αερίου σε ένα ευρύ φάσμα αερίων και συνθηκών λειτουργίας.

Γενικές Πληροφορίες



Είδος	Προσδιορισμός
Όνομα προϊόντος	Τερματικός σταθμός αερίου της σειράς VIGOR VSR-1ETG-BV
Τύπος	Επιτοίχιο-τερματικό αερίου με ενσωματωμένο ρυθμιστή και μονάδες βαλβίδας
Εφαρμογή	Εργαστηριακή παροχή αερίου, συστήματα βαθμονόμησης, εξοπλισμός δοκιμών, δειγματοληψίες, πρατήρια καυσίμων
Συμβατότητα αερίου	Αδρανή, αντιδραστικά, εύφλεκτα, οξειδωτικά και διαβρωτικά αέρια

Υλικά & Κατασκευές



Συστατικό	Υλικό	Σημειώσεις
Σώμα	Ορείχαλκος, επιχρωμιωμένος-ανοξείδωτος χάλυβας 316L	Ορείχαλκος για αδρανή/δραστικά/ εύφλεκτα/οξειδωτικά αέρια έως βαθμού 6.0. SS316L για διαβρωτικά αέρια
Υλικό καθίσματος	PCTFE / PTFE	Υψηλή χημική αντοχή
Διάφραγμα	Hastelloy® C276	Ανθεκτικό στη διάβρωση-με υψηλή αντοχή
Φίλτρο	Ανοξείδωτο ατσάλι	Προστατεύει τα κατάντη εξαρτήματα

Ενσωματωμένη-Ασφάλεια, σταθερότητα και έλεγχο

Εξοπλισμένο με βαλβίδες διαφράγματος-τύπου-απενεργοποίησης και-μονό-ρυθμιστή υψηλής ακρίβειας που προέρχεται από τη δοκιμασμένη σειρά VSR-1EL, η σειρά VSR-1ETG-BV Πίνακας ελέγχου ακριβείας αερίου της σειράς 1ETG-BV εξασφαλίζει υψηλές επιδόσεις πίεσης αερίου ακόμη και κάτω από 10 στάδια. Κάθε μονάδα υποβάλλεται σε αυστηρούς ελέγχους συμβατότητας με οξυγόνο, ενισχύοντας τη δέσμευση της VIGOUR για αυστηρά πρότυπα ασφαλείας σε ευαίσθητες εφαρμογές.

Το σύστημα προσφέρει εξαιρετικά χαμηλό ρυθμό διαρροής 1×10-6 mbar·L/s He, τόσο στην ατμόσφαιρα όσο και σε όλη την έδρα της βαλβίδας, ελαχιστοποιώντας την απώλεια αερίου και διασφαλίζοντας τη λειτουργική ακεραιότητα σε περιβάλλοντα όπου η καθαρότητα, η ακρίβεια και η ασφάλεια είναι ζωτικής σημασίας.

Modular Configuration για Επεκτασιμότητα Συστήματος

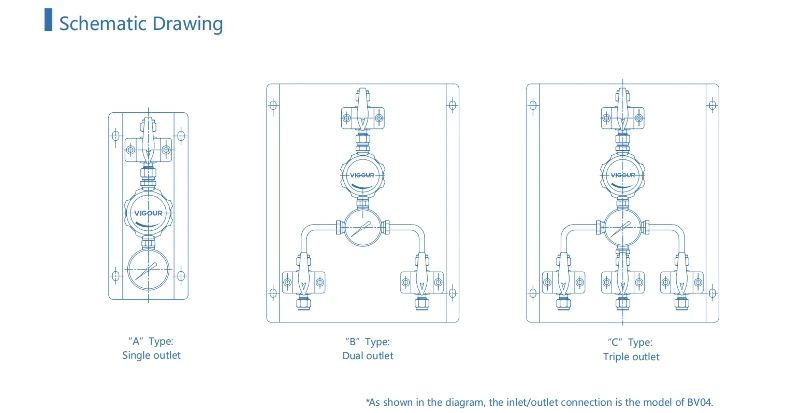

Για την υποστήριξη διαφόρων διατάξεων εγκατάστασης, η σειρά VSR-1ETG-BV παρέχει ένα αρθρωτό σχέδιο εξόδου με τρεις επιλογές διαμόρφωσης:

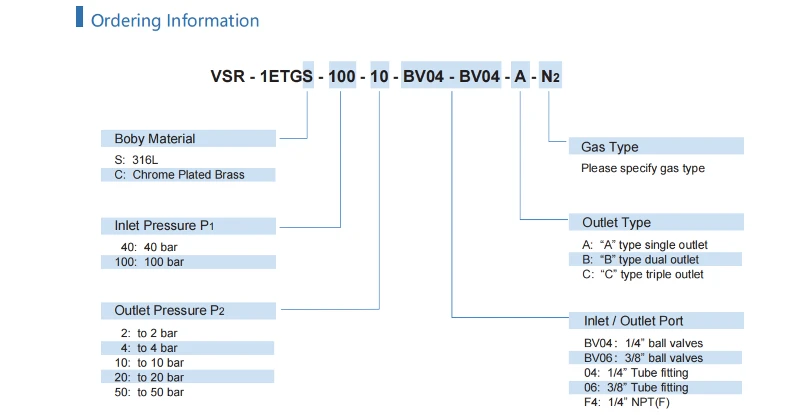

Επιπλέον, η σειρά προσφέρει πολλαπλές επιλογές θυρών εισόδου και εξόδου, συμπεριλαμβανομένων σφαιρικών βαλβίδων και εξαρτημάτων σωλήνων1/4" ή 3/8"μεγέθη. Αυτή η αρθρωτότητα επιτρέπει στους χρήστες να προσαρμόζουν το σύστημα ακριβώς στις απαιτήσεις ροής, διάταξης και διανομής - από συμπαγείς εργαστηριακούς σταθμούς έως πολύπλοκα δίκτυα παροχής αερίου πολλαπλών-σημείων.

Ευρύ φάσμα εφαρμογής

Με ρυθμιζόμενες πιέσεις εξόδου από 2 έως 50 bar, η σειρά VSR-1ETG-BV υποστηρίζει μια μεγάλη ποικιλία λειτουργιών, συμπεριλαμβανομένων δοκιμών εξαρτημάτων, συστημάτων βαθμονόμησης, δειγματοληψίας υψηλής πίεσης και εξειδικευμένου εξοπλισμού σέρβις.

Η ισχυρή απόδοσή του σε ένα εύρος θερμοκρασιών από -30 μοίρες έως +74 βαθμούς διασφαλίζει αξιόπιστη ρύθμιση τόσο σε ελεγχόμενα εργαστηριακά περιβάλλοντα όσο και σε κυμαινόμενες βιομηχανικές ρυθμίσεις.

Μηχανική Ακριβείας στον πυρήνα

Με χωρητικότητα ροής Cv=0.18, σε συνδυασμό με ανθεκτικά εσωτερικά εξαρτήματα -, συμπεριλαμβανομένων των καθισμάτων βαλβίδων PCTFE και PTFE και διάφραγμα Hastelloy® C276 -, το VSR-1ETG-BV διατηρεί μακροχρόνια σταθερότητα και ακριβή έλεγχο ακόμη και κατά τη διάρκεια συνεχούς λειτουργίας.

Ένα ενσωματωμένο φίλτρο από ανοξείδωτο χάλυβα προστατεύει τα κατάντη όργανα από τη μόλυνση των σωματιδίων, ενισχύοντας τη μακροζωία και την αξιοπιστία του συστήματος.
